Predimensionamento dei ferri di armatura di un solaio in latero-cemento

In questo articolo andremo a leggere come avviene il predimensionamento dei ferri di armatura di un solaio in latero-cemento.

Il solaio in latero-cemento è composto da travetti in cemento armato (acronimo c.a.) gettati in opera e blocchi di laterizio, chiamate pignatte, risultando un solaio molto diffuso sul suolo italiano.

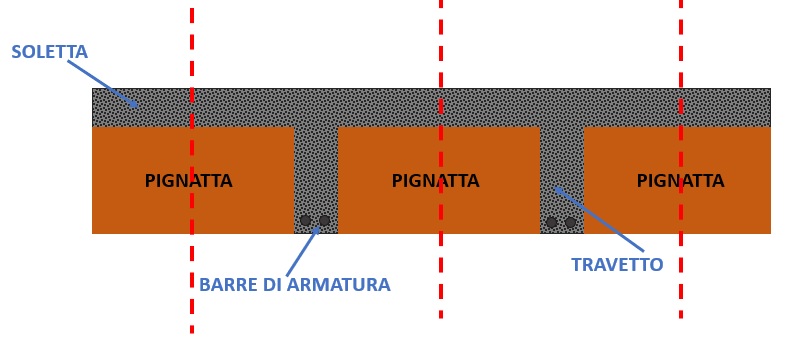

Una tipica sezione trasversale di questa tipologia di solaio risulta quindi essere:

I pregi di questa tipologia di solaio sono sostanzialmente la facilità di esecuzione, il basso costo e la gestione dei particolari costruttivi.

Il calcolo di questa tipologia di solaio avviene attraverso i seguenti passaggi:

• Analisi dei carichi applicati;
• Scelta dello schema statico più idoneo;
• Verifica della sezione e dimensionamento delle armature;
• Progetto e verifica dei particolari costruttivi come fori, ribassamenti e sbalzi
• Redazione dei disegni esecutivi.

L’ analisi dei carichi consiste nell’ esaminare i carichi gravanti sul solaio, i quali si suddividono in carichi permanenti (G) e accidentali (Q).

Nei carichi permanenti si trovano i pesi propri e i sovraccarichi fissi, mentre nei carichi accidentali vi sono i sovraccarichi accidentali.

Al fine di eseguire un predimensionamento dei ferri di armatura cautelativo, come schema statico si sceglie l’inviluppo tra un incastro-incastro e un appoggio-appoggio.

Di conseguenza il momento massimo in mezzeria è (ql²)/8, mentre in negli appoggi è (ql²)/12.

Al fine di spiegare al meglio il predimensionamento dei ferri di armatura di un solaio in latero-cemento, si prende un solaio avente altezza 20 +5 cm.

Ulteriori dati:

f_yd =391,3 Mpa

d= 230 mm = 23 cm

lunghezza travetto (l) = 4 m

Carichi Permanenti e sovraccarichi permanenti (G): 6, 5 kN/m²

Carichi Variabili e sovraccarichi variabili (Q): 3 kN/m²

Ipotizzando che l’intensità dei carichi permanenti non strutturali è ben definita in fase di progetto, si ha la seguente combinazione agli SLU:

1,3 x 6, 5 kN/m² + 1,5 x 3 kN/m² = 13 kN/m²

Ipotizzando una lunghezza di influenza, pari alla larghezza dell’ala, ovvero 0,5 m.

Sia ha che:

q= 13 kN/m² x 0,5 m = 6,5 kNm

Ipotizzando una lunghezza del travetto pari a 4 metri si ha:

(ql²)/8 =13 kNm

(ql²)/12 = – 8,7 kNm

Formula per il predimensionamento di massima dei ferri di armatura in mezzeria:

A_s,Rd = M_Max⁺ / (0,9 x d x f_yd) = 13000000Nmm/(0,9 x 230 mm x 391,3 Mpa ) = 160 mm²

Si impiegano 2fi14 con area 308 mm²

Formula per il predimensionamento di massima dei ferri di armatura negli appoggi:

A_s,Rd = M_Max^– / (0,9 x d x f_yd) = 8700000Nmm/(0,9 x 230 mm x 391,3 Mpa ) = 107 mm²

Si impiega 1fi14 con area 154 mm²

Bibliografia:

Vincenzo Nunziata, Teoria e pratica delle strutture in cemento armato, Dario Flaccovio editore, anno 2014.
